旋光儀又稱旋光計，大致外形及各部位名稱見圖。旋光儀是研究物質旋光性的儀器，常用于測定平面偏振光通過具有旋光性物質的旋光度的大小和方向，從而定量測定旋光物質的濃度；確定某些有機物分子的立體結構。

1、結構簡介

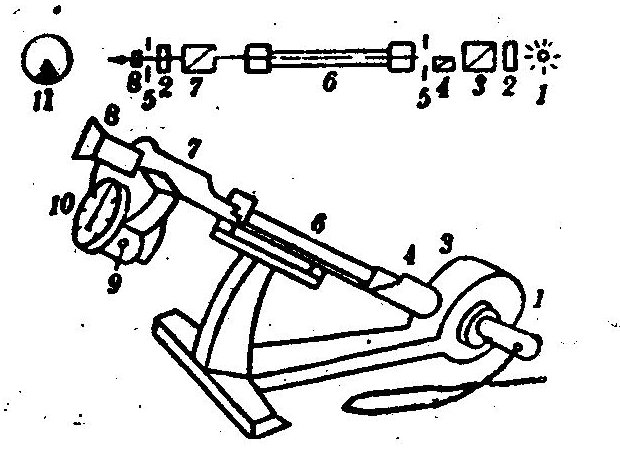

1-光源2-透鏡3-起偏鏡4-小尼科耳 5-光欄6-旋光管

7-檢偏振鏡8-目鏡 9-螺旋10-刻度盤11-視野

儀器的光學系統以傾斜20°的角度安裝在底座上。光源采用20瓦鈉光燈（波長λ=5893？）。儀器采用雙游標讀數，以消除刻度盤的偏心差?？潭缺P(pán)分為360格，每格1°，游標分20格，刻度盤與游標配合，可讀準至0.05°?？潭缺P(pán)和檢偏鏡組成一可同軸轉動的系統，用刻度盤轉動手輪使之轉動，觀察鏡旁裝有兩塊4倍的放大鏡供讀數時使用醫|學教|育網整理。

2、使用方法

（1）將儀器接于220V交流電源，開啟電源開關，約5分鐘后鈉光燈發光正常，即可開始測定工作。調節目鏡焦距，使視野十分清晰。當旋光管未裝旋光的物質時，視野內各部分亮度相同。

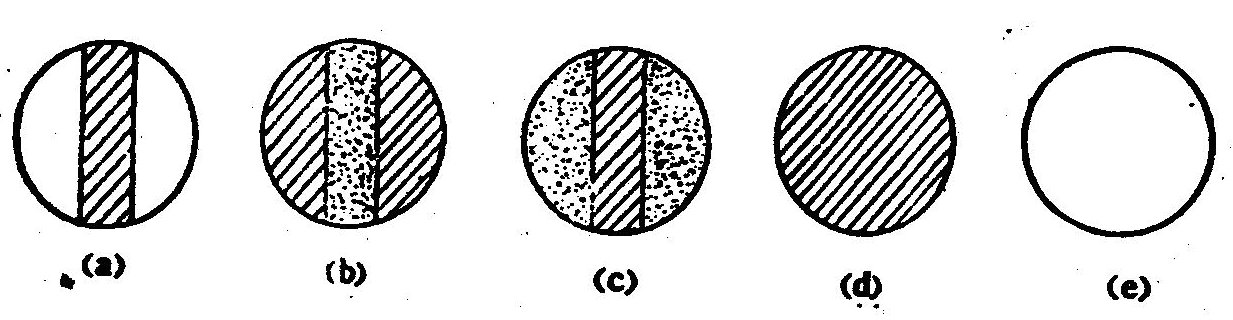

目鏡中觀察到的中間和兩邊明暗不同的三分視野可能會出現下列幾種情況：（1）如所示，中間稍暗，兩側光很強；（2）如所示，中間暗而視野兩側較亮；（3）如所示，視野兩側黑暗、中間較亮；（4）如所示，此時視野中三個區的亮度較暗，明暗趨于相等，三分視野消失。用這樣的方法分辯三分視野的明暗最為靈敏，因此將檢偏鏡轉到三分視野消失且最暗是讀數。（5）如所示，整個視野均明亮，但由于視野太亮，反而不利于判斷三分視野是否消失，因此不能以這樣的標準來測量旋光度。

（2）零點校正蒸餾水為非旋光性物質，可用來校正儀器的零點（即α=0時儀器刻度盤上的讀數）。校正時，洗凈200mm樣品管，將管的一端封緊，管內注滿蒸餾水，并使管口成一凸液面，加玻璃蓋片和螺帽套蓋（管內不應有空氣泡存在），但不宜將套蓋旋得太緊，以免壓碎玻璃片。用濾紙擦凈旋光管兩端玻璃片，放入旋光儀中。打開光源，調整焦距使視野清晰。轉動刻度盤，先粗調，后細調，使視野亮度較暗，三分視野消失時，記下刻度盤讀數，重復操作三次，取其平均值，此即為旋光儀的零點，以后在測定值中應減去或加上此零點校正值醫|學教|育網整理。

（3）以與（2）相同的方法測定樣品的旋光度。

（4）注意事項儀器的金屬部分切忌沾污酸堿，以免被腐蝕。每次測定前，旋光管的周?chē)皟啥说牟Ａ仨殱崈簦瑢?shí)驗完畢后應將旋光儀的測定槽內外擦凈，旋光管用水洗凈晾干。
