氧化鋅丁香油粘固劑：性能：①呈微堿性，pH為7～8，對牙髓的刺激性極小，有止痛、安撫和輕度的防腐作用，能促進修復性牙本質的形成；黏性較大，與洞壁密合，充填后易于去除，抗壓強度差（19.6～29.4MPa），溶于唾液，凝固時間為5分鐘。②由于水門汀中的丁香油酚對聚合物有阻聚作用，甚至對已經聚合者，也可有某種程度的解聚作用。因此，與自凝塑料、樹脂類材料、聚羧酸鋅水門汀和玻璃離子水門汀均不能直接接觸。用途：可作為深齲洞的第一層墊底材料；可用作根管充填的封閉劑；窩洞的暫封。

磷酸鋅水門汀：性能：①能承受一定的壓力，抗壓強度為98MPa。在一定限度內，粉末多，調和得稠，強度增高；但粉末過多，強度反而降低，且無黏性。②有一定的黏著性，是物理性粘接。③導熱性能很差，也能阻斷電流，是一種很好的絕緣物質。④固化后幾乎不溶于水，但在酸性環(huán)境中則可被溶解。⑤在調制后初期有輕度的體積膨脹，2～3小時后發(fā)生體積收縮，這種收縮可持續(xù)數天。⑥磷酸鋅水門汀內的游離磷酸可對牙髓產生刺激。⑦調和時間短，調得濃稠，溫度高，均可加快其凝固。用途：用于無髓牙做暫時充填；深齲窩洞的間接墊底；也可用于粘固嵌體、橋、冠等。

聚羧酸鋅水門汀：性能：聚羧酸鋅水門汀的抗壓強度為53.9～73.5MPa，對牙釉質和牙本質都有較大的黏著力，對牙髓的刺激性較小，但不能刺激修復性牙本質的形成。聚羧酸鋅水門汀在唾液中的溶解度大于磷酸鋅水門汀，絕緣性能稍差。用途：可作為良好的墊底材料。

氫氧化鈣：氫氧化鈣制劑呈堿性，pH為9～12，可中和炎癥所產生的酸性產物，有利于消除炎癥和減輕疼痛，具有一定的抗菌作用。此外，氫氧化鈣還促進牙本質橋形成。

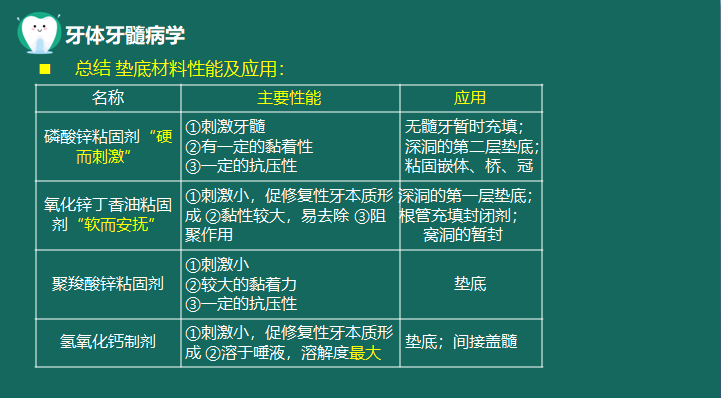

對于這一部分內容網校老師再課程中通過以下表格幫助大家掌握以上內容，快速歸納總結，幫助大家發(fā)現(xiàn)規(guī)律，加深記憶。

【醫(yī)學教育網原創(chuàng)，轉載請注明出處！違者必究！】
